Revit jest nowoczesnym programem, który pozwala nie tylko na bardzo szczegółowe tworzenie projektów. Głównymi cechami wyróżniającymi go od programów typu CAD jest np. możliwość nadania właściwości tworzonym modelom, konieczność posiadania punktu od odniesienia dla wstawianego obiektu (brak możliwości rysowania w próżni), wyraźny podział różnych branż w pliku, czy możliwość generowania zestawień wykorzystywanych modeli.
Modele tworzone w Revit będą realnym odzwierciedleniem rzeczywistości, a nie tylko zbiorem linii 2D. Dzięki możliwości nadania parametrów modele będą użytecznie zarówno podczas etapu projektowania, jak i weryfikacji zastosowanych urządzeń pod względem elektrycznym.
Biblioteka EG System – Szynoprzewody w programie Revit
Najczęściej wykorzystywanym produktem, jeżeli chodzi o szynoprzewody jest system EG-BX-E (od 800A do 5000A). Ze względu na popularyzację programów BIM powstała rodzina szynoprzewodów EG-BX-E, która dodawana jest do rodzin systemowych “Drabinki kablowe ze złączkami” oraz “Złączki drabinek kablowych”. Do wyboru są 3 poziomy szczegółowości widoku detali, gdzie najdokładniejszy z nich precyzyjnie odzwierciedla realny wygląd elementów. Elementy takie jak elementy proste dystrybucyjne jako właściwość posiadają opcję dodania kasety na wybranym przez siebie gnieździe odpływowym.
Rys. 1. Widok rodziny EG-BX-E
Osoby, które tworzyły wcześniej w programie Revit dobrze wiedzą, że rysowanie trasy szynoprzewodów przypomina w swoim sposobie rysowanie tras drabinek kablowych. Dla osób, które do tej pory pracowały tylko w środowisku CAD, proces ten można przyrównać do użycia polilinii 3D, z tą różnicą, że zamiast linii tworzą się instalacja 3D. Poniżej omówiono możliwości modeli szynoprzewodów na podstawie elementu kątowego poziomego.

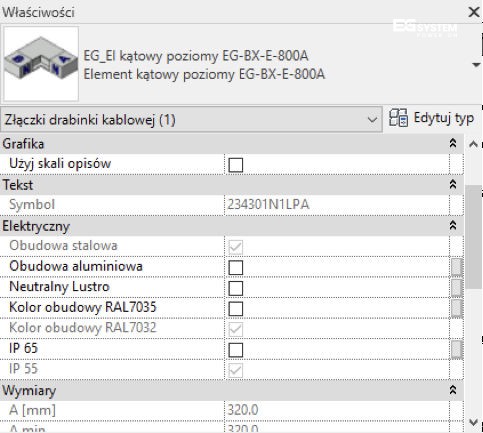

Rys. 2a. Właściwości elementu kątowego poziomego EG-BX-E

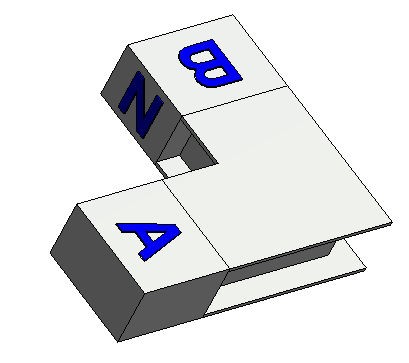

Rys. 2b. Widok elementu kątowego poziomego EG-BX-E
Właściwości, które można dostosowywać podczas projektowania szynoprzewodów EG-BX-E:
- Zmiana materiału obudowy: do wyboru obudowa stalowa lub obudowa aluminiowa – obudowa aluminiowa lepiej sprawdzi się w przypadku długich linii odbiorów,
- Neutralny lustro: możliwość dopasowania lokalizacji przewodu neutralnego elementów, tak, aby na całej długości projektowanego szynoprzewodu były zgodne, możliwość ustawienia przewodu neutralnego od wewnątrz lub zewnątrz elementu,
- Kolor obudowy: domyślnie stosowanym przez nas jest kolor RAL7075, jednak istnieje możliwość zmiany koloru na RAL 7032,
- Stopień ochrony: domyślny IP55 można zwiększyć do IP65.

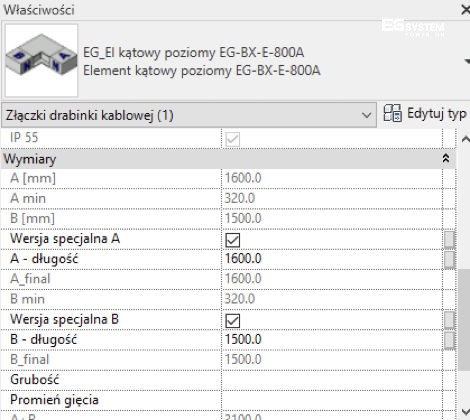

Rys. 3a. Właściwości elementu kątowego poziomego EG-BX-E

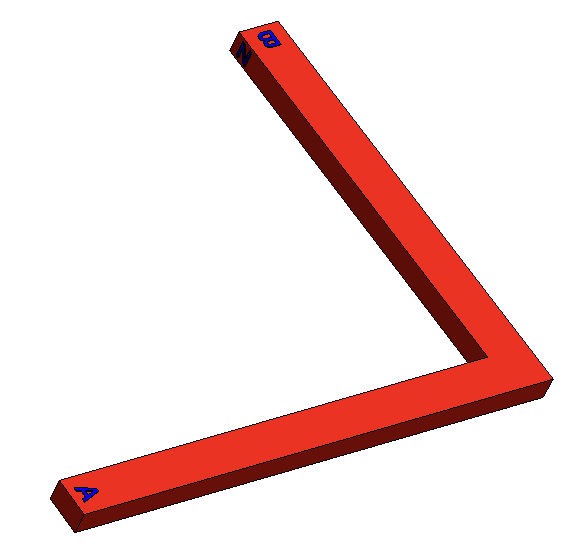

Rys. 3b. Widok zbyt długiego elementu kątowego poziomego EG-BX-E
Długości każdego elementu dostępnego w bibliotece zostały ustalone na minimalne wartości dopuszczalne, podane przez producenta. Istnieje jednak możliwość zwiększenia długości, niezależnie na obu ramionach A oraz B. Służą do tego przyciski „Wersja specjalna A” oraz „Wersja specjalna B”. Istnieją jednak pewne ograniczenia dotyczące zmian długości. Pierwsza – długość żadnego z ramion nie może zostać ustawiona na mniejszą niż minimalna dopuszczalna. W przypadku takiej zmiany długość ramienia wróci automatycznie to z góry narzuconej wartości, nie pozwalając na zmniejszenie jej. Drugim ograniczeniem jest wymóg, aby suma długości obu ramion nie przekraczała 3000mm. W przypadku wybrania wartości długości ramion A oraz B, które nie spełnią tego warunku (patrz rys. 2a.) element podświetli się na czerwono.
Możliwości projektowe – Przykłady zastosowań biblioteki EG System
Bibliotekę szynoprzewodów można zastosować również do tworzenia mostów szynowych, czyli połączeń między transformatorem a rozdzielnicą nN. Specjalną głowicą do transformatora jest głowica ATR. W przypadku tego elementu istnieje również możliwość zmian odległości zacisków. Należy pamiętać, aby między
głowicą ATR a zaciskami transformatora zostawić odstęp na połączenia elastyczne, zwykle jest to ok. 150mm. W przypadku transformatorów od 1250kVA głowica ATR o odpowiednim prądzie jest zintegrowana z transformatorem oraz posiada połączenia elastyczne.

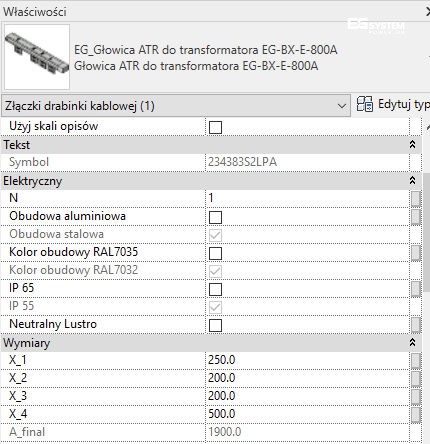

Rys.4a. Właściwości głowicy ATR

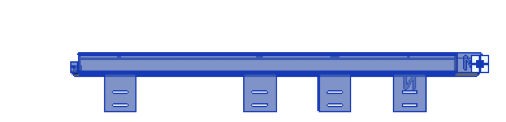

Rys.4b. Głowica ATR
Każda z wymienionych wartości, którą można edytować wpływa na symbol producenta (patrz. Rys 1a pole Symbol). Na podstawie wszystkich wybranych parametrów zostanie on nadany indywidualnie dla wszystkich użytych w projekcie elementów. Symbole te służą do zamawiania elementów w fabryce i dzięki automatycznym zestawieniom proces zamawiania może przebiec sprawniej.
Dzięki zastosowanym możliwościom takim jak generowanie symbolu konkretnego elementu w oparciu o potrzeby Klientów oraz możliwości generowania zestawienia elementów danego projektu praca będzie dużo łatwiejsza.

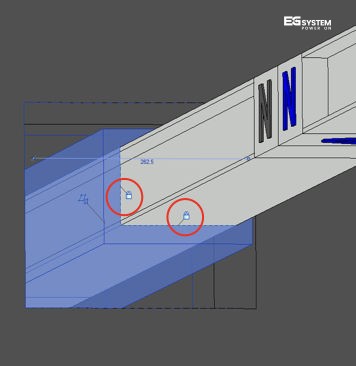

Rys 5. Bariera ogniowa
W przypadku elementów przechodzących przez ściany czy stropy REI należy zastosować barierę ogniową. Bariera po umieszczeniu na wyznaczonym elemencie szynoprzewodów „wycina” odpowiednio większy otwór w ścianie/stropie. Wymiar otworu dobrany został zgodnie z zaleceniami producenta oraz naszym doświadczeniem w zakresie montażu.

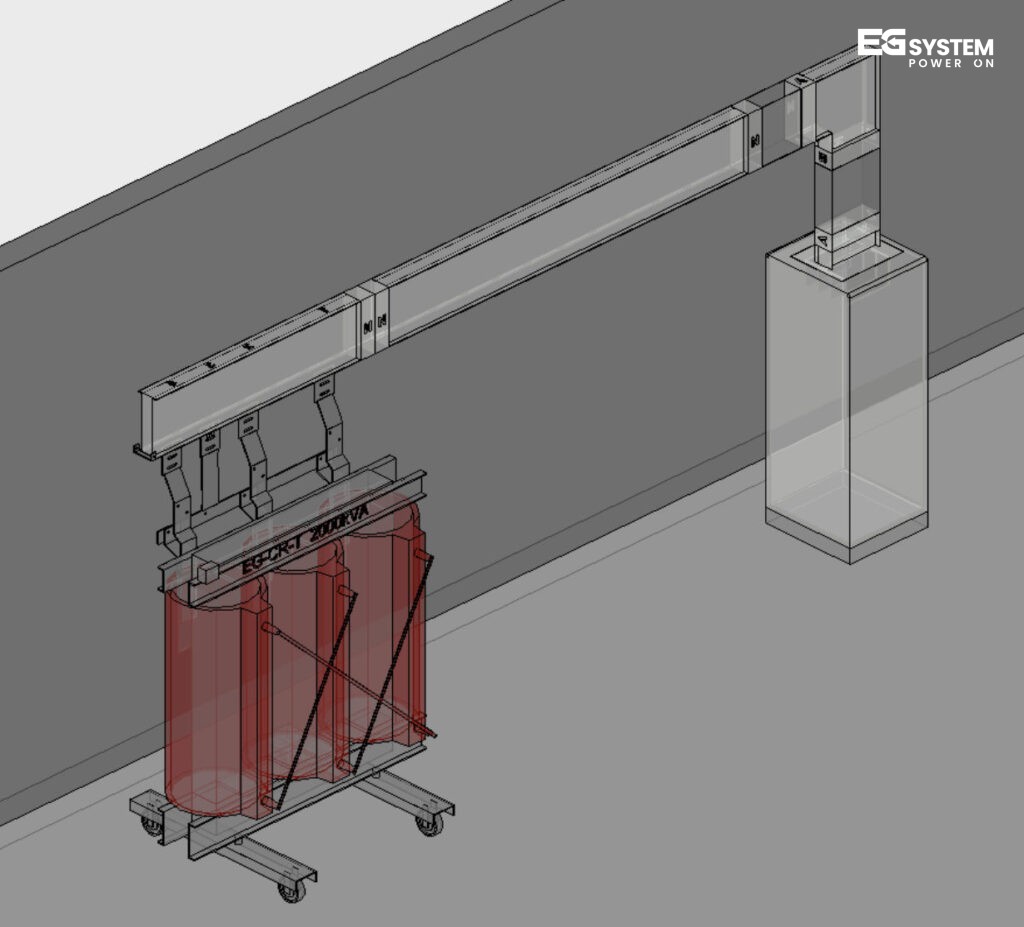

Rys. 6 Przykładowy rysunek szynoprzewodów
Wsparcie EG System dla projektantów - nasza pomoc.
Należy pamiętać, aby podczas projektowania szynoprzewodów do każdego tematu podchodzić indywidualnie. Dzięki naszej bibliotece praca w Revit może iść sprawniej, projektowana w oparciu o sprawdzone urządzenia. Nasze materiały można pobrać ze Strefy Projektanta EG System (https://klient.egsystem.pl/dla-projektanta/). W materiałach tych znajduje się nie tylko biblioteka szynoprzewodów, ale również transformatorów, instrukcje opisowe oraz filmiki instruktażowe. W przypadku pytań czy wątpliwości uruchomiony został również czat dla projektantów, na którym w godzinach pracy można zadawać pytania naszemu Działowi Technicznemu.
Dlaczego warto korzystać z Revit i biblioteki EG System?
- Przyspieszenie pracy dzięki parametrycznym modelom.
- Łatwiejsze projektowanie instalacji elektrycznych.
- Wsparcie techniczne i zasoby dostosowane do Twoich potrzeb.
