Hale produkcyjne powstałe na przestrzeni ostatnich lat cechuje nie tylko przestronność, ale również optymalne i efektywne ustawienie maszyn. Branża elektryczna jest jedną z ważniejszych branż, która wyznacza powyższe czynniki. Co jednak w przypadku, kiedy trzeba będzie zmienić miejsce ustawienia maszyny o 100m lub nadejdzie potrzeba zasilenia nowych, dodatkowych maszyn?
Relokacja Maszyn z Trasą Kablową – Czasochłonne i Kosztowne Rozwiązanie
Przy tradycyjnej trasie kablowej zmiana położenia maszyny wymaga kompleksowych prac:
- Demontaż istniejących połączeń: Punkt odbioru należy zlikwidować.
- Rozbudowa trasy kablowej: Potrzeba ułożenia nowych kabli lub mufowania z istniejącymi przewodami.
- Przerwy w pracy urządzeń: Na czas przeróbek konieczne jest wyłączenie części odbiorników.
Rozważmy przypadek, w którym zasilanie odbiorów jest realizowane w całości na kablach oraz zmienia się umieszenie jednego z odbiorów z punktu A do B. Istniejący punkt odbioru należałoby zlikwidować a samo połączenie kablowe, między rozdzielnicą nn a wspomnianym odbiorem, zastąpić nowymi lub w lepszym przypadku zmufować z nowymi kablami. Zmiana ta generowałaby dodatkowe koszty, związane z przerobieniem instalacji kablowej, wyłączenie części odbiorów na czas wprowadzanych zmian oraz nie małą ilość pracy osób montujących.
Zasilenie odbiorów za pomocą szynoprzewodów - Idealne Rozwiązanie dla Częstej Relokacji Maszyn
W przypadku szynoprzewodów, jeżeli do zasilenia jest kilka czy kilkanaście odpływów niezależnie od ich oddalenia od rozdzielnicy wystarczy jeden szynoprzewód, w który wpiąć można kasety odpływowe. Następnie należy zapewnić zejście kablowe od kasety do zasilanego urządzenia.
Szynoprzewody dystrybucyjne mogą składać się z różnych typów elementów prostych, tj. elementów dystrybucyjnych lub zwykłych elementów prostych. Element dystrybucyjny posiada na swojej długości równomiernie rozmieszczone gniazda odpływowe, które służą do zamontowania kaset odpływowych.
Na potrzeby artykułu omówione zostaną dwa najpopularniejsze systemy EG-BX-E oraz EG-BS.
Ilość gniazd odpływowych
Ilość gniazd opływowych na elementach o standardowej długości 3m różni się w zależności od systemu:
- W szynoprzewodach dużej mocy (EG-BX-E) elementy dystrybucyjne mogą występować w dwóch wariantach:
– elementy dystrybucyjne jednostronne: posiadające gniazda odpływowe na jednej stronie szynoprzewodu. W przypadku każdego z prądów od 800A do 6300A element 3 metrowy posiada 3 gniazda odpływowe.
– elementy dystrybucyjne obustronne: posiadają gniazda odpływowe po obu stronach szynoprzewodu. Od prądu 800A do 1600A (włącznie) element standardowy 3m posiada po 2 gniazda odpływowe na każdej ze stron. Od prądu 1600A (włącznie) do 6300A element standardowy 3m posiada po 3 gniazda odpływowe na każdej ze stron.

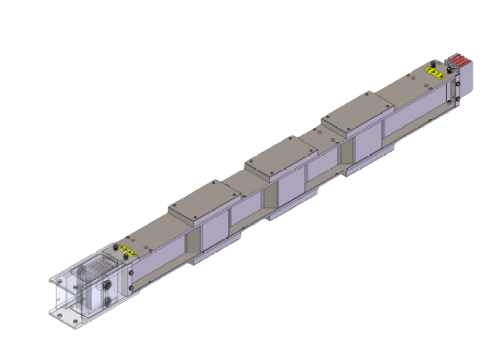

Rys 1: Widok elementu dystrybucyjnego EG-BX-E 3m
- W szynoprzewodach dystrybucyjnych EG-BS: elementy dystrybucyjne o długości 3m posiadające po 6 gniazd odpływowych na każdej ze stron.

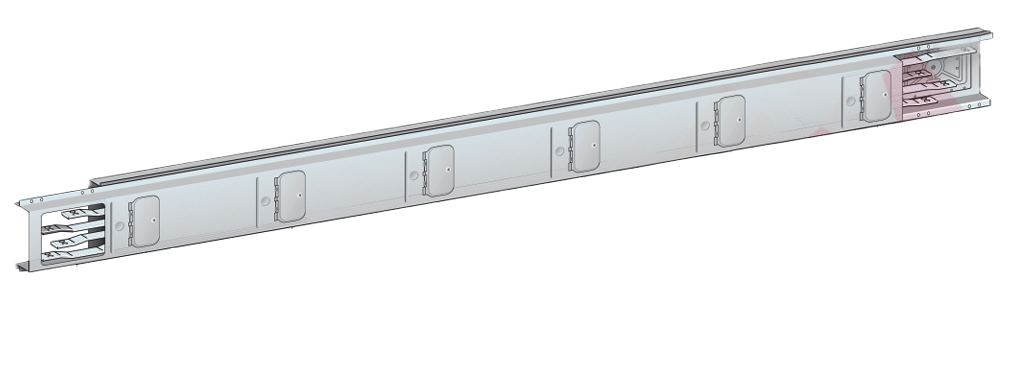

Rys 2: Widok elementu dystrybucyjnego EG-BS 3m
Zarówno w przypadku elementów obustronnych EG-BX-E ( z gniazdami typu 3+3) oraz dystrybucyjnych EG-BS istnieje możliwość wpięcia maksymalnie jednej kasety w jedną pare gniazd odpływowych, przykładowo: jeżeli kaseta zostanie wpięta w pierwsze gniazdo ze strony lewej to nie można wpiąć kasety w to samo gniazdo od strony prawej.
Kasety Odpływowe – Klucz do Elastycznego Zasilania
Standardowy typoszereg kaset odpływowych EG-BX-E przedstawia poniższa tabela:
| Prąd znamionowy kasety | 125A | 250A | 630A | 800A | 1250A | 1600A |
Tabela 1: Prądy znamionowe kaset odpływowych EG-BX-E
*Na zamówienie istnieje możliwość wykonania kaset odpływowych o innych, wyższych prądach znamionowych.
Kasety odpływowe używane w systemie EG-BX-E mogą być wyposażone w rozłącznik bezpiecznikowy lub wyłącznik kompaktowy. Kasety mogą być też modułowe, przystosowane do zamontowania do 12 modułów DIN. Prąd znamionowy aparatu, który dobierany jest do zasilenia danego urządzenia, dopasowywany jest do prądu znamionowego kasety i nie może go przekraczać.
Kasety odpływowe z prądem znamionowym do 630A posiadają możliwość montażu przy włączonym zasilaniu. Dla wyższych prądów znamionowych kaset należy odłączyć szynoprzewód od zasilania oraz konieczne jest zastosowanie dodatkowego bloku łączeniowego.
Kasety dla systemu EG-BX-E standardowo są niemalowane.
W przypadku systemu EG-BS najpopularniejsze są kasety z podstawą bezpiecznikową oraz kasety przystosowane do montażu do 12 modułów DIN. Istnieje również możliwość wyposażenia kasety w rozłącznik bezpiecznikowy lub wyłącznik kompaktowy. W tabeli 2 przedstawiono przykładowe prądy znamionowe kaset odpływowych dla tego systemu.
| Prąd znamionowy kasety | 63A | 80A | 100A | 125A | 250A | 630A |
Tabela 2: Przykładowe prądy znamionowe kaset odpływowych EG-BS
Kasety odpływowe EG-BS z podstawą bezpiecznikową posiadają funkcję odłącznika.
Podsumowanie

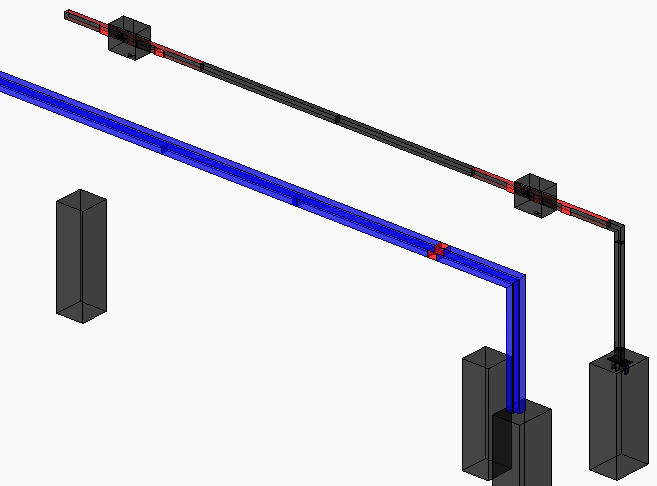

Na poniższym rysunku schematycznie przedstawiono sytuację, w której do istniejącej trasy dochodzi kolejny odpływ. W przypadku szynoprzewodów (kolor szary) wystarczy istniejącą dystrybucję wzbogacić o dodatkowe elementy, a tam gdzie jest to konieczne zastosować element dystrybucyjny. Na koniec wystarczy wpiąć kasetę odpływową. W przypadku kabli (kolor niebieski) aż chciałoby się wydłużyć trasę kablową. Czerwonym kolorem zaznaczono potencjalne miejsca mufowania kabli. Widać jednak, że działanie to będzie dużo bardziej czasochłonne, a samo mufowanie nie będzie idealnym rozwiązaniem.
Rys 3: Przykładowy widok dwóch odpływów na szynoprzewodach i kablach, w przypadku dodania dodatkowego odpływu.
Aby często zmieniać ustawienia maszyn na hali i nie przepłacić odpowiednią opcją będą szynoprzewody. Przerabianie istniejącej instalacji będzie zdecydowanie szybsze, tańsze oraz nie zaburzy pracy innych odbiorników.
FAQ – Najczęściej Zadawane Pytania o Relokację Maszyn na Hali
Czy szynoprzewody są droższe od tradycyjnych tras kablowych?
Koszt początkowy szynoprzewodów może być wyższy, ale przy częstych zmianach układu maszyn inwestycja szybko się zwraca dzięki oszczędności na przeróbkach.
Czy kasety odpływowe można zamontować w dowolnym miejscu?
Tak, kasety można wpiąć w każde gniazdo odpływowe na szynoprzewodzie, co zapewnia pełną elastyczność instalacji.
Jakie są największe zalety szynoprzewodów?
Łatwość adaptacji instalacji, szybki montaż i minimalny wpływ na pracę pozostałych odbiorników.
Czy szynoprzewody nadają się do każdego typu maszyn?
Tak, systemy EG-BX-E i EG-BS mogą być dostosowane do różnych typów urządzeń i mocy.
