Wprowadzenie
Przed montażem transformatora suchego żywicznego w komorze kluczowe jest spełnienie
wytycznych producenta odnośnie minimalnej odległości od ścian czy zapewnienie odpowiedniej
wentylacji. Transformatory, z parametrami znamionowymi, przeznaczone są do użytku w
temperaturze do 40∘Celsjusza. W celu uniknięcia przegrzania się urządzenia należy zapewnić
odpowiednie rozproszenie powstającego podczas pracy ciepła.
1. Dlaczego wentylacja transformatora jest kluczowa?
Wentylacja naturalna jest domyślnym typem wentylacji, który powinien być zapewniony. Świeże
powietrze powinno mieć zapewnione wlot przez otwór z żaluzjami na dole komory oraz możliwość
wyrzutu ciepłego powietrza, poprzez otwór na górze przeciwległej ściany. W celu obliczenia
wielkości otworów należy skorzystać z poniższych wzorów:
gdzie:
Ain – powierzchnia otworu zimnego powietrza (powietrze wlotowe) [m2]
Aout – powierzchnia otworu ciepłego powietrza (powietrze wylotowe) [m2]
P – straty całkowite (w przybliżeniu suma strat jałowych i obciążeniowych) [kW]
H – odległość między osiami otworu wlotowego i wylotowego [m].
Podane wartości można policzyć w arkuszu kalkulacyjnym, ale mamy na to szybszy i bardziej
kompleksowy sposób.
2. Wentylacja wymuszona
Wentylacja wymuszona jest alternatywą dla wentylacji naturalnej. Stosowana jest najczęściej w
przypadku, gdy wentylacja naturalna jest utrudniona. Zwykle wentylację wymuszoną dobierają
branżyści sanitarni. Ważne jest, aby zwrócić uwagę na zalecany przepływ świeżego powietrza,
który powinien oscylować między 3,5 a 4 m3 na każdy stracony kilo wat.
3. Wymagania w zakresie lokalizacji stacji transformatorowej wolnostojącej pod kątem wymogów pożarowych.
Podstawa prawną do wyznaczenia odpowiedniego miejsca rozmieszczenia abonenckiej stacji transformatorowej na działce jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Z § 209 wynika, że stacje transformatorowe wolnostojące zaliczamy do kategorii budynków PM. Z kolei § 271 wyznacza minimalne dopuszczalne odległości pomiędzy budynkami, w tym dla budynków kategorii PM w zależności od wartości gęstości obciążenia ogniowego. W wyżej wspominanym paragrafie możemy tabelkę z tymi odległościami przedstawioną niżej.
Kalkulator naturalnej wentylacji transformatorów suchych żywicznych EG- CR-T.

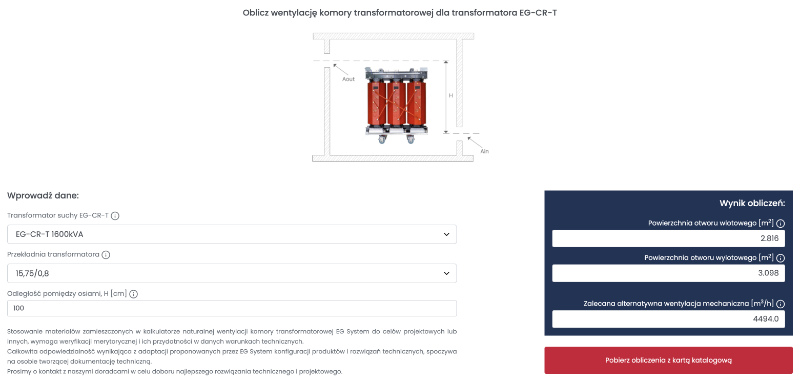

Na stronie dla projektanta znajduje się kalkulator umożliwiający sprawne obliczenie wentylacji
naturalnej dla transformatora suchego żywicznego.
Wystarczy wybrać moc transformatora, jego przekładnię oraz wpisać odległość między osiami.
Kalkulator automatycznie obliczy powierzchnię otworów wlotowego i wylotowego oraz podpowie
alternatywę w postaci wentylacji mechanicznej.

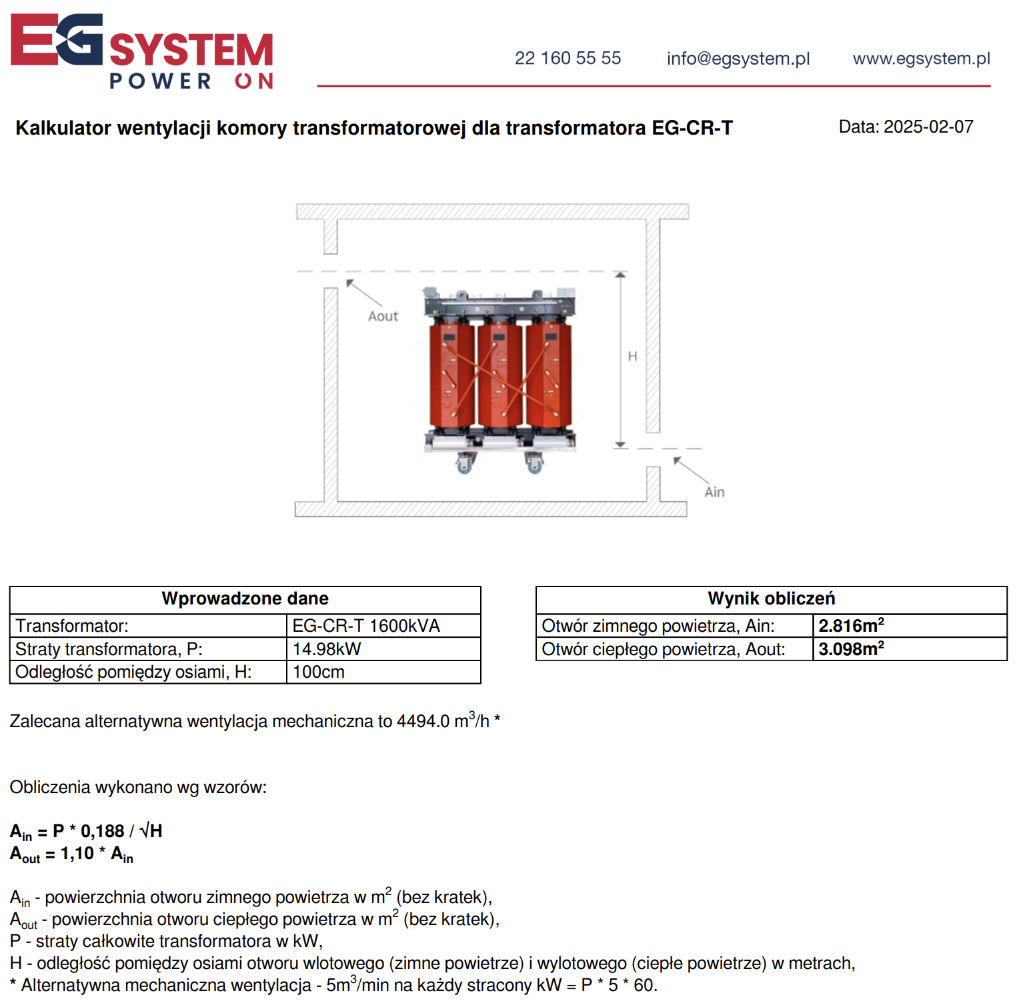

Po kliknięciu czerwonego przycisku wygeneruje się pdf składający się z:
– wyników obliczeń, uwzględniający parametry, dla których zostały one wykonane,
– karty katalogowej transformatora suchego żywicznego EG-CR-T o wybranej mocy oraz
przekładni,
– Opisu technicznego wybranego transformatora.
Należy pamiętać, że kalkulator jest narzędziem pomocniczym. Stosowanie materiałów
zamieszczonych w kalkulatorze naturalnej wentylacji komory transformatorowej EG System do
celów projektowych lub innych, wymaga wery kacji merytorycznej i ich przydatności w danych
warunkach technicznych.
Całkowita odpowiedzialność wynikająca z adaptacji proponowanych przez EG System
kon guracji produktów i rozwiązań technicznych, spoczywa na osobie tworzącej dokumentację
techniczną.
Prosimy o kontakt z naszymi doradcami w celu doboru najlepszego rozwiązania technicznego i
projektowego.
Skorzystaj z naszego kalkulatora wentylacji
Zapewnienie właściwej wentylacji transformatora to klucz do jego bezpiecznej i
efektywnej pracy. Skorzystaj z kalkulatora EG System i dobierz najlepsze rozwiązanie dla
swojego projektu.
